鋼包烘烤器簡介

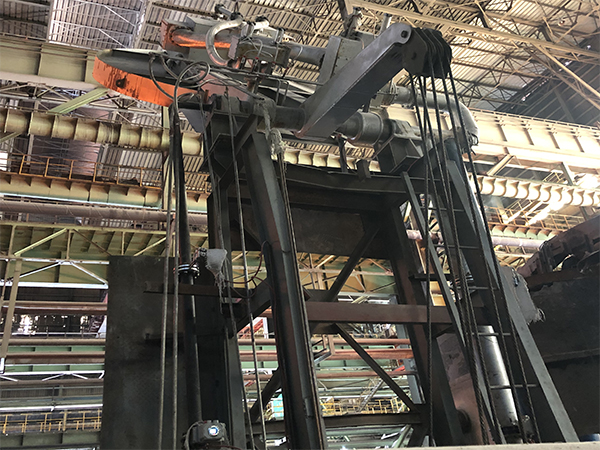

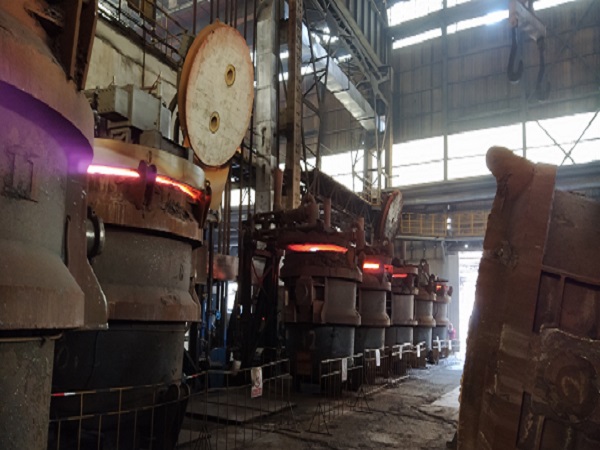

　　是煉鋼過程中對新砌、周轉鋼包進行干燥、烘烤的專用設備，本裝置采用立式結構，鋼包蓋豎向傾動啟閉。驅動動力是由安裝在地面的電動卷揚機或液壓推桿提供，通過牽引傾動曲柄，轉軸旋轉帶動大臂及連接在大臂上的包蓋傾動，傾角85°，燃燒介質從地面機架側端向上引至旋轉分氣軸。由旋轉分氣軸完成變向送入大臂通道，直至安裝在包蓋中心的燃燒器進行燃燒。助燃空氣由高壓風機提供與燃燒介質供給系統相同，本裝置配有人機交換界面（觸摸屏），可根據鋼包的不同烘烤工藝，輸入不同的升溫曲線，系統可按任一條曲線自動升溫，當溫度達到要求時可保溫或關閉系統。本設備既可按自動升溫，也可轉換由人員通過開啟閥門大小控制升溫過程。

　　鋼包烘烤器使用規程

　　1、工作開始前檢查設備管路連接是否松動、閥件是否牢固、常明火是否檢查正常。各線路連接是否正常。啟動風機，打開空氣閥吹掃管道3~6分鐘后關緊所以煤氣閥和空氣閥。
　　2、將鋼包蓋升起點火，蝶閥開啟1/6左右，使配風器內有微風，點火成功后，應逐漸交替開大助燃空氣閥門及燃?xì)忾y門，直到燃?xì)庹Ｈ紵秊橹埂?br /> 　　3、將烤包器控制柜面板的下降按鈕到一定高度時停下。
　　4、按下啟動按鈕，鼓風機和引風機開始運轉，切換閥運轉。
　　5、主煤氣蝶閥開啟后，中間燒嘴主火噴出，兩側風嘴切換助燃風。按動下降按鈕，將烤蓋和鋼包的間距控制在合適間距。
　　6、燃燒穩定后，落下鋼包蓋，使烤蓋和鋼包的間距控制在合適間距，調節煤氣量及空氣量的大小，達到合適的火焰。
　　7、觀察包內燃燒情況，再次確認火焰狀況及換向切換良好。
　　8、鋼包溫度達到設定標準后系統自動進入保溫狀態，通常在正常工作狀態下，無須人工調節。
　　9、烤包結束即按動停止按鈕。

　　注意事項

　　1、啟動后運行開指示燈亮，換向指示燈間斷地亮滅。
　　2、燃燒器停止時須先關閉燃?xì)忾y門，再關閉助燃空氣閥門，然后停止風機運轉，切不可顛倒。
　　3、日常清理軌道及臺上線路，做好日常護理，按時加油。
　　4、遇到熄火或突發事故時，應立即關閉所有燃?xì)忾y門。

技術參數：

離線式烘烤裝置

烘烤溫度	850℃-1350℃
燃燒率	≥98%
使用燃料介質	高爐煤氣、轉爐煤氣、焦?fàn)t煤氣、天然氣等
火焰長度	0.5m-5m
控溫方式	自動控溫+手動控溫
溫度測量方式	熱電偶測溫/紅外線測溫
點火方式	自動點火
安全配置	燃?xì)庑孤z測、火焰檢測、壓力異常檢測等

在線式烘烤裝置

烘烤溫度	1000℃-1350℃
燃燒率	≥98%
使用燃料介質	高爐煤氣、轉爐煤氣、焦?fàn)t煤氣、天然氣等
火焰長度	0.5m-5m
控溫方式	自動控溫+手動控溫
溫度測量方式	熱電偶測溫/紅外線測溫
點火方式	自動點火
安全配置	燃?xì)庑孤z測、火焰檢測、壓力異常檢測等
